Magneticus II G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Magneticus II G2

powierzchnia użytkowa podstawowa:

156,60 m²

powierzchnia pomocnicza:

19,18 m²

powierzchnia garażu:

46,98 m²

powierzchnia razem:

222,76 m²

powierzchnia zabudowy:

274,80 m²

kubatura:

880,95 m³

dach:

płaski

kąt nachylenia dachu:

3°

wymiary budynku (szer. x głęb.):

23,90 m x 14,90 m

wysokość budynku w kalenicy:

4,70 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

1

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

30,90 m x 22,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​23,90m x 14,90m

Wymagane wymiary działki (szerokość x głębokość): 31,90m x 22,90m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• przeniesienie okien z elewacji bocznej na tylną (garaż),

minimalne wymagane wymiary działki wyniosą: 30,90m x 22,90m

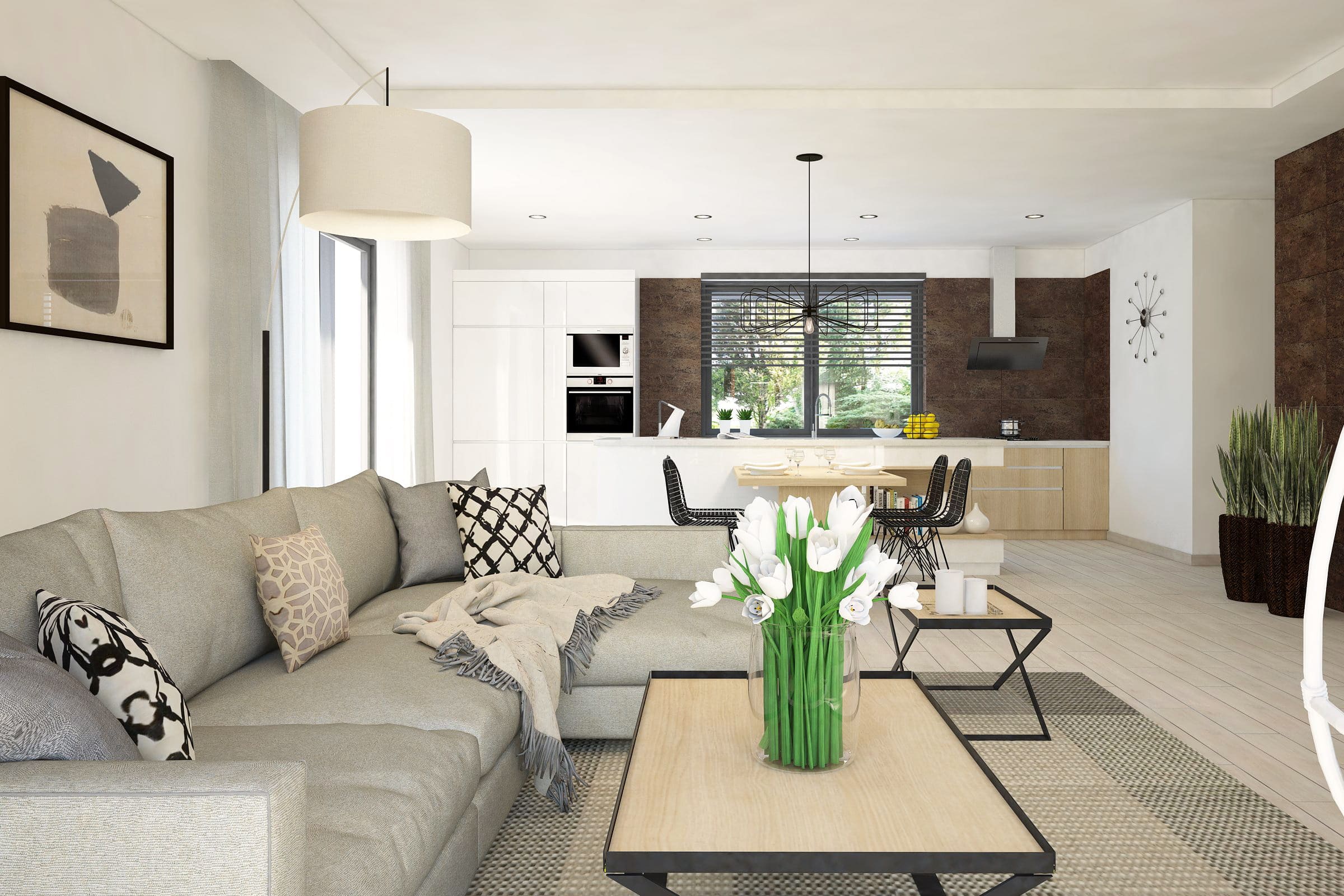

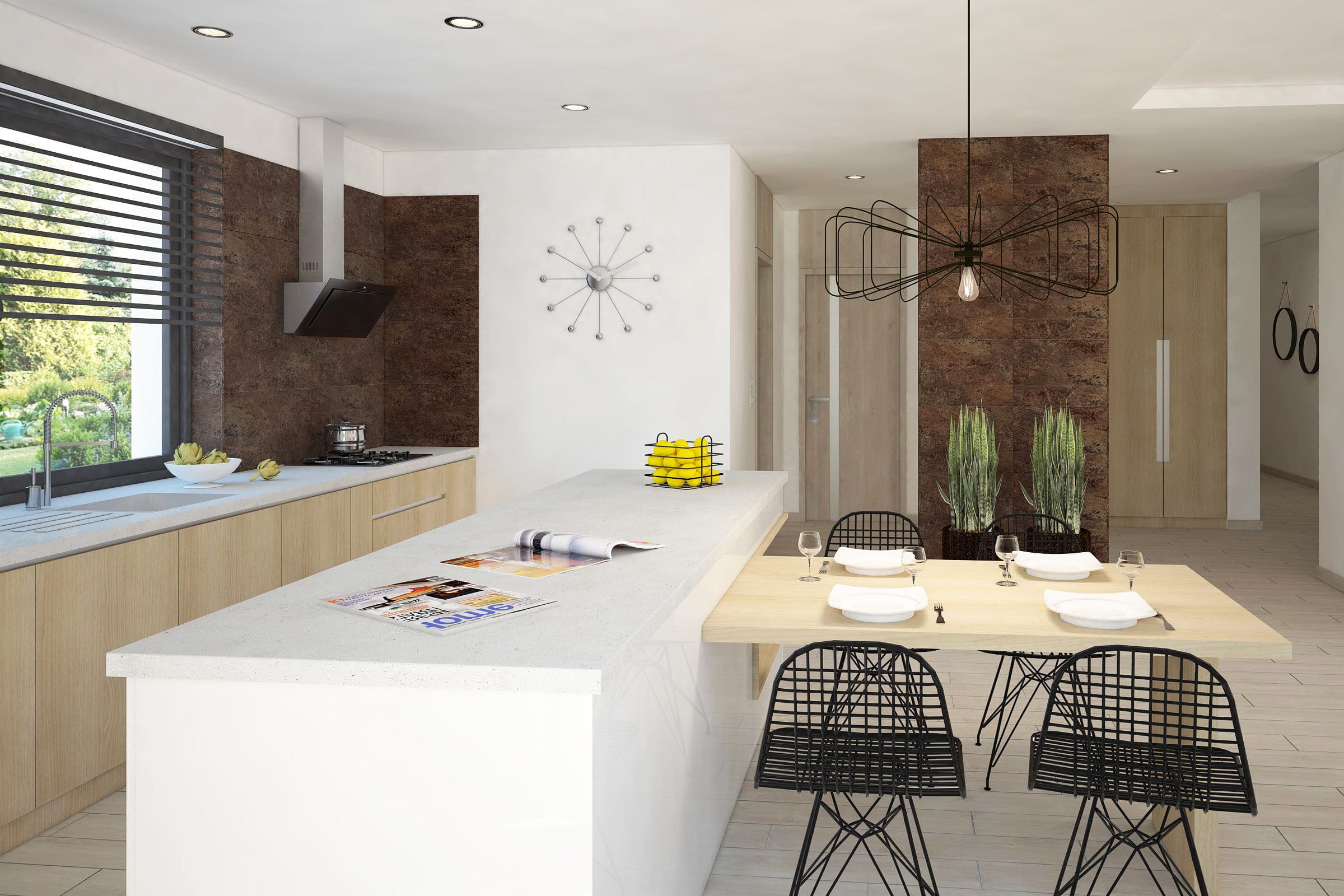

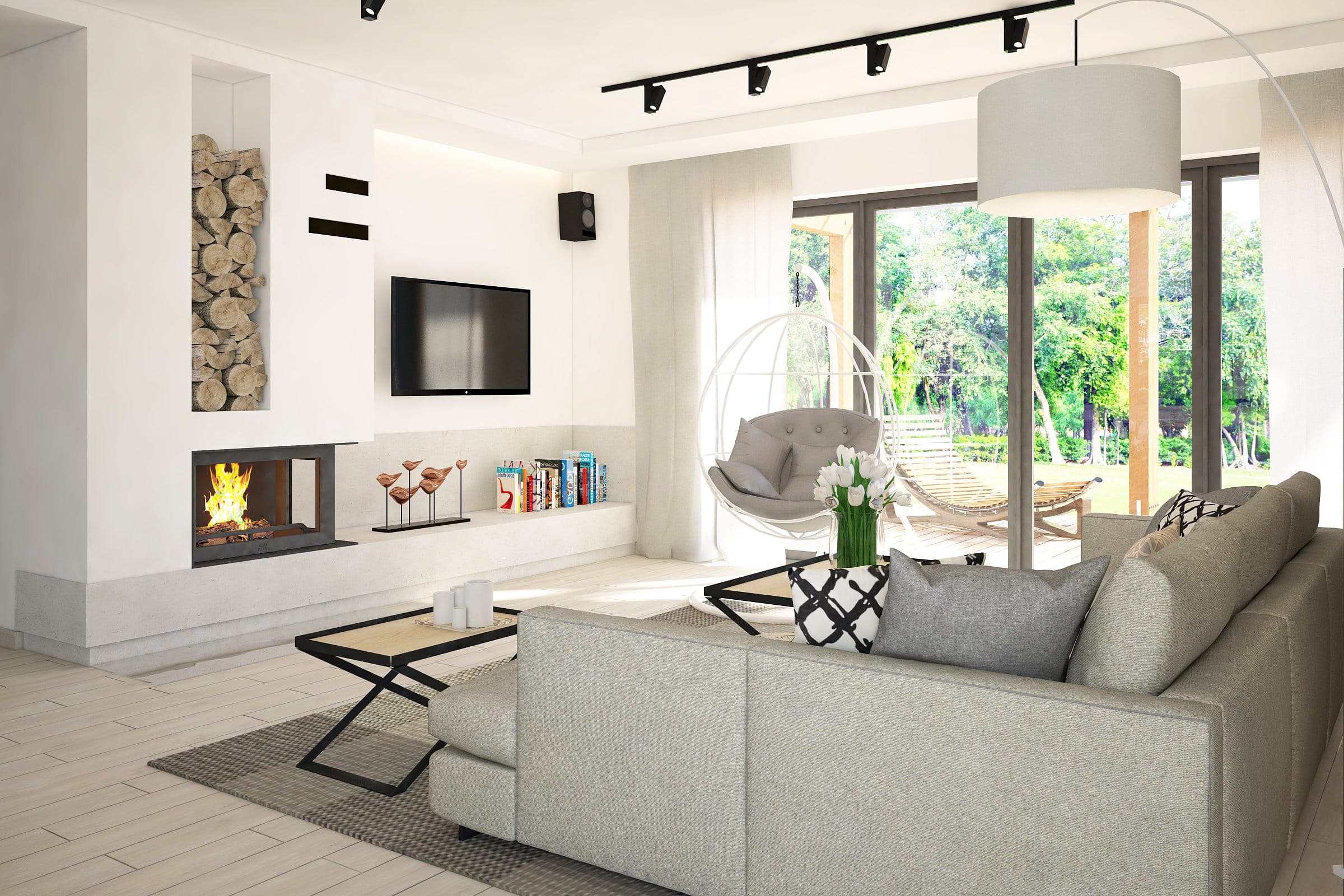

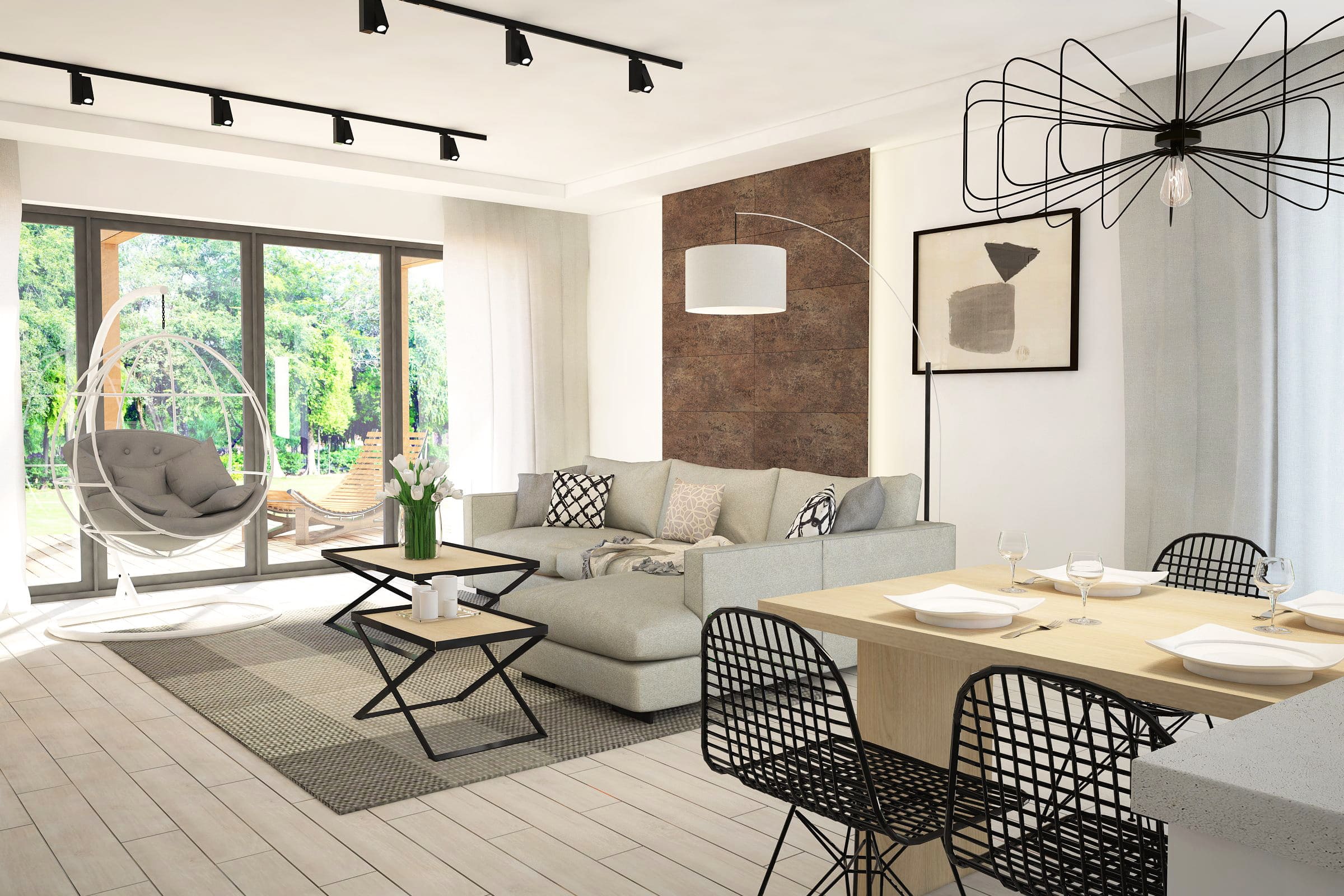

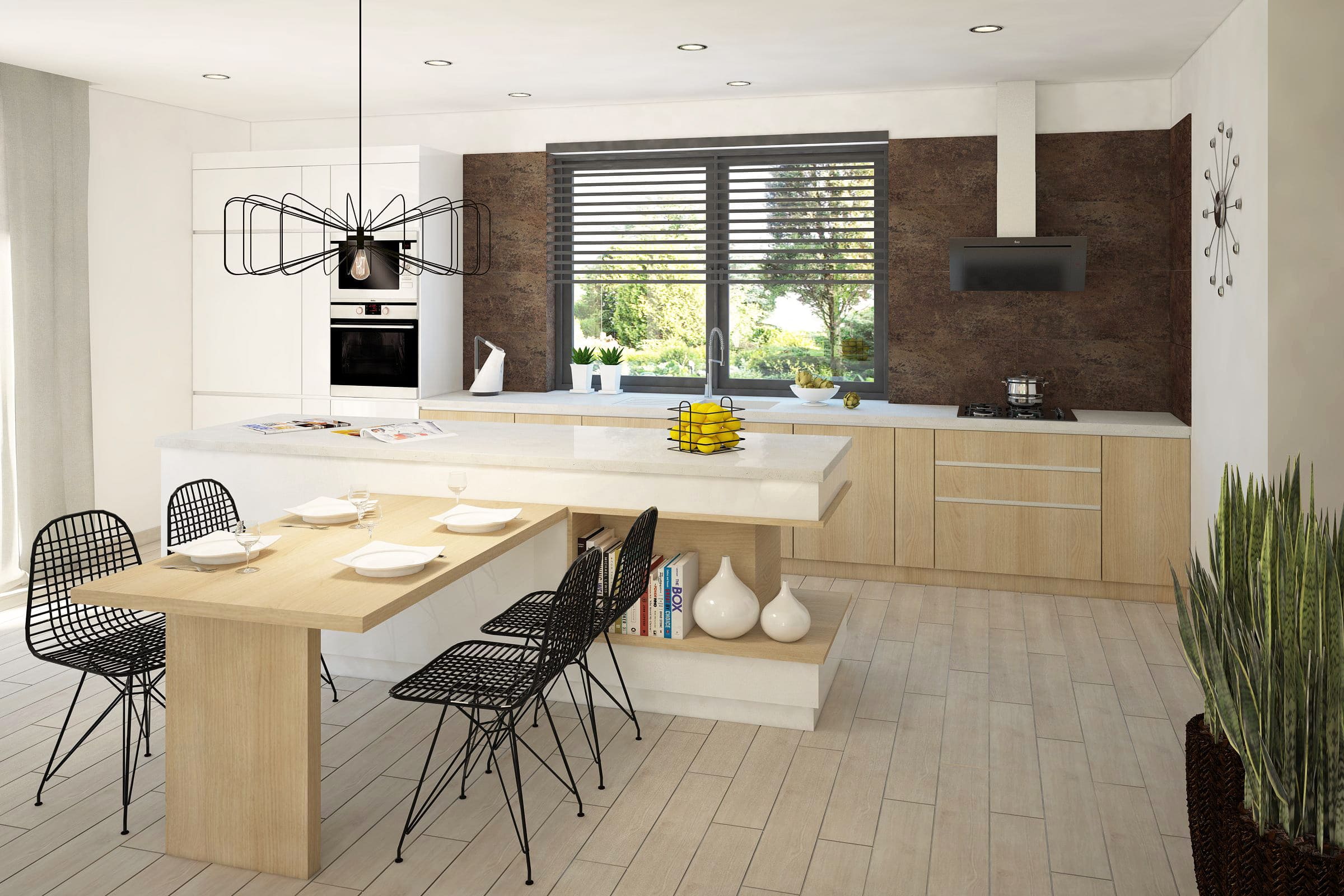

Wizualizacje

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, parterowy, z garażem dwustanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, cztery pokoje, garderoba, kuchnia, łazienka, pralnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Stropodach: płaski, konstrukcja drewniana, pokryty papą termozgrzewalną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
